智能防偽投幣機公交車投幣箱假幣硬幣識別技術及工作原理
防偽投幣器及假幣識別技術
一>假幣的識別方法:
我國目前發行的1元,5角和1角硬幣,硬幣的特征有材質,重量,顏色,厚度,直徑和表面圖案等區別,通過電子技術進行分析,探查,識別及判定,可以鑒別出硬幣的真?zhèn)魏蛶胖?
材質:利用傳感器線圈和電容在電磁振蕩的線路中工作產生振蕩這一特性分析振蕩頻率的變化做出科學分析鑒別,原理是使用空心線圈或磁芯線圈,線圈組數少的只有一組多的常見的是六組。工作狀態下線圈及其外圍電路會以一個特殊的頻率振蕩(多個線圈的話頻率各不相同),當硬幣以垂直或平行于線圈平面的方式穿過時會引起振蕩頻率的變化。材質不同所引起的頻率變化幅度和方向(增加、減少)也不同,對某種硬幣的變化特征進行記錄后,就成為使用中識別該種硬幣的依據。
1.重量:因每種金屬成本密度不同故重量也不同,檢測到硬幣進入后才會讓后面的線圈振蕩并開始記錄頻率值,同時計算變化量。一個硬幣正常的情況下是被塞進入口,然后沿結構設計好的槽滾動進入,會有一定的速度,通過前述的線圈的時間很有限(500ms以內),而且速度比較均勻所以,這作為一個判斷的指標,一枚緩慢放進的硬幣是不會被接受的。這個檢測方法并不準確例如硬幣缺損,變形,臟污等.
2.直徑:老式的識別裝置用光電管隊列來識別直徑,排列組合得當?shù)脑?識別精度也不低。新一點的都用偏心或異形線圈來測量,依據是直徑小的硬幣與線圈的重合部分也少,由此也帶來頻率變化的不同。
3.顏色:通過投幣口的電光管,投幣入口應有一個檢測硬幣,光照折射原理產生反應的色彩不同做材質判定,這個并不準確但作為判定依據之一.
4.厚度:厚度作為鑒別一種判定參考依據,仍是通過材質電磁頻率波動來進行判定的.
5.圖案:通過電磁頻率在表面形成頻率曲線不同,與樣本設定值做數據對比科學識別.
二>假幣鑒別的原理

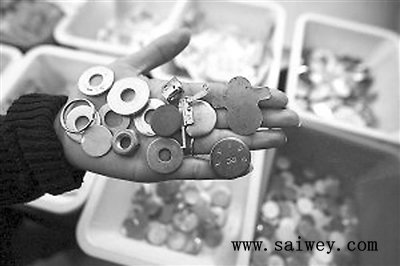

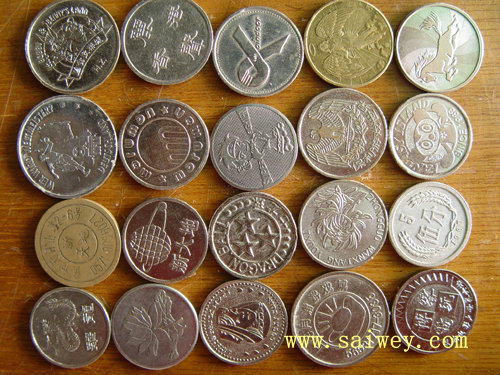

目前最多技術鑒別方式是電渦流傳感器鑒別技術實現的,利用這種傳感器線圈和電容在振蕩的線路中工作產生振蕩這一特性,通過振蕩頻率的變化等多項特征識別,市面出現大量的游戲幣,銅片,鐵片,假幣等類似真硬幣,關鍵最重要的鑒別依據是真硬幣的金屬原材料是為造幣而專門使用的特殊合金,因此在它通過投幣入口進入由電感和電容組成的特定高頻振蕩線路所產生的磁場時,金屬材質和體積的差異對電感量的影響大小也出現微弱變動的差異,電感量的變化引起振蕩頻率的變化;再通過檢測頻率的變化,與設定值進行比較,確定某種硬幣種類后,經窄帶選頻電路將頻率信號變成電壓信號輸出,完成對金屬硬幣的識別.
三>防偽鑒別的核心
而鑒別技術的核心在于識別器,金屬硬幣識別器種類繁多,但貯幣退幣機構基本上分為兩類:一類是平面式貯幣,電磁閥退幣;另一類是圓筒式貯幣,步進電機退幣.當硬幣投入后經過識別識出電信號后,偽幣和異物被排出,真幣按面值由幾組分布電磁閥分配到不同貯幣腔體內備用.當收到退幣找零電信號后,通過退幣電磁閥或退幣電機拉桿,將貯幣腔內下部硬幣依電信號程序推出,完成自動售貨機的退幣找零功能.
四>防偽識別系統

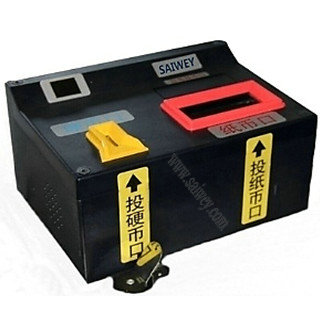

上面講述都是假幣識別的原理,從硬幣投入到最后達到錢箱里面是一個復雜識別的過程,在硬幣投下去的一瞬間,識別系統至少需要對材質,重量進行數據分析探查記錄,更精密的需要對顏色,直徑,圖案等都要采集數據后,對多個特性數據探查分析,綜合幾個特性的數據高速運算后在短幾秒內做出最終判定結果,對識別器的性能準確度要求格外高,這是符合設定值硬幣會直接掉入合格通道進入閘盒錢袋,不符合數據的硬幣則從另外一個通道,在推出通道退出,同時啟動語音警報提示,要求更換硬幣.
賽威技術部編輯
